产品概述

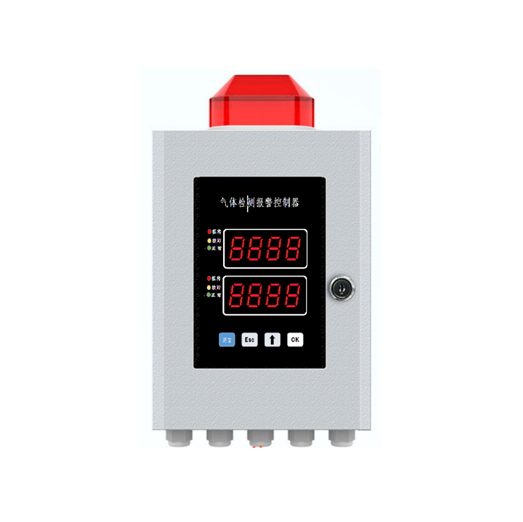

JCJ283A气体报警控制器是采集气体变送器气体浓度，在面板上显示实时浓度，并根据相关参数进行报警指示、报警提醒和报警控制的多功能设备。产品具有双路四位7段数码显示管，通过“ESC”“UP”和“OK”键可以查看和配置相关参数。
安装尺寸
尺寸: 240*178*81 (单位mm, 含报警灯288+178*81)
接线说明
采集和上传接口
设备默认两路4~20mA通道采集; RS485通道默认设置为上传接口。
RS485默认通讯属性: 2400, n, 8, 1
当RS485口配置为采集功能时，设备同时从4~20mA和RS485采集数据，当两个接口都采集到数据时，以RS485的数据作以浓度值。
指示报警功能
5.1指示功能
设备可以同时采集两路气体通道。
每个通道具有报警指示、故障指示和正常指示。
5.2报警功能
设备报警时，对应通道的报警灯会点亮，同时蜂鸣器响起。
1)每秒闪烁1次：低报
2)每秒闪烁2次：高报
3)常亮: 报警，但已消音。
设备报警时，声光报警接口会输出24V驱动信号。
声光报警接口可以进行功能配置
1)功能：声光报警、光报警
2)输出：电平、脉冲
主板自带蜂鸣器功能，可选用只带光报警的外置报警指示装置。
5.3消音操作
操作面板上配置有“Mute”按钮。
当按下”Mute”按钮后，蜂鸣器关闭，报警灯转变为常亮。当有新的报警发生时，消音功能自动失效。
当声光报警输出(VL)配置为“光输出”时，消音功能对该接口无效。
当声光报警输出(VL)配置为“声光输出”时，消音状态下，该接口不输出信号。
使用与维护
系统在长期运行过程中,需定期进行声光、报警功能、报故障功能和联动功能的检查。
控制器出现故障后要及时通知本厂或本厂在当地的办事机构以便及时派人修理，以防造成不必要的损失。
下面提供几项可由用户管理人员进行处理的故障以供参考。当控制器运行不正常时，可从以下几个方面进行处理：
1.检查电源单元上的保险是否完好；
2.检查控制器机箱内各部件之间的接插件是否接插完好；
3.关闭控制器，去掉建筑物布线后在接通电源，如果故障现象消除则表明布线或现场设备有故障；
4.如有部件可更换，换下的部件应及时送回厂家修理。
