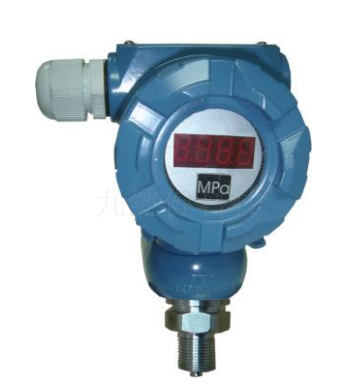

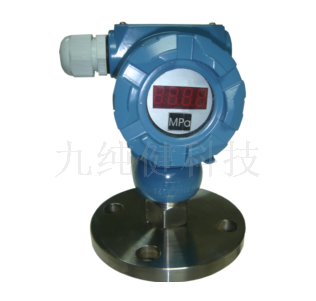

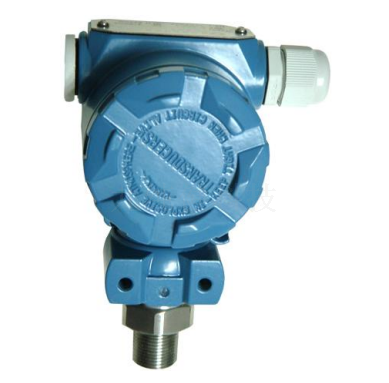

JCJ800H 工业型压力变送器

JCJ800H压力变送器,采用进口不锈钢隔离膜片的高精度、高稳定性的芯片组装，产品经过精密的结构设计、合理的温度补偿，配以线性处理电路、V/I转换及对不锈钢壳体的全密封焊接工艺制造

产品类型：	压力变送器
产品型号：	JCJ800H

4000-696-999

产品特点及适用

技术参数

产品选型

资料下载

产品简介

JCJ800H压力变送器,采用进口不锈钢隔离膜片的高精度、高稳定性的芯片组装，产品经过精密的结构设计、合理的温度补偿，配以线性处理电路、V/I转换及对不锈钢壳体的全密封焊接工艺制造。输出信号4～20mA 、0～10mA 、0～5VDC。产品可用于对气体、液体、蒸气压力的测量及具有腐蚀性介质的压力测量

应用场合

本产品广泛应用于水厂、炼油厂、污水处理厂、建材、轻工、机械等工业领域，实现对液体、气体、蒸气压力的测量

主要特点

1、具有反向极性和限流保护

2、激光调阻温度补偿，零点、量程可现场调节

3、范围宽抗腐蚀，适于多种介质

4、过载及抗干扰能力强，性能稳定

性能参数

测量介质：	气体、液体、油等与316兼容的介质
测量形式及范围	表压（G）---**(0～300)MPa, 最小(0～100)Pa
	绝压（A）---**(0～100)MPa, 最小 (0～5)KPa
	负压（B）---**(-0.1～40)MPa, 最小(-50～50 )Pa
精度等级：	0.25%、0.5%
过载能力：	量程的1.5～5倍
长期稳定性：	小于0.3%FS/年
供电电源：	15～36 VDC（标定电压24VDC）
输出信号：	(4～20)mA（二/三线制）、（0～10/20）mA （0～5）V、（1～5）V、（0～10）V
显示方式：	指针表头或数字显示可选配
校准	通过调节精密电位器实现对零点、量程调节工作温度：（-40～80）℃ 补偿温度：（-20～70）℃
工作温度：	-40～80℃ 补偿温度：-20～70 ℃
过程连接：	M20×1.5外螺纹（Ф3内孔）或用户注明
隔离膜片材料：	316 不锈钢
传感器接口材料：	1Cr18Ni9Ti
外壳材料：	合金铝
防护等级：	IP65


测量介质：	气体、液体、油等与316兼容的介质
测量形式及范围	表压（G）---**(0～300)MPa, 最小(0～100)Pa
	绝压（A）---**(0～100)MPa, 最小 (0～5)KPa
	负压（B）---**(-0.1～40)MPa, 最小(-50～50 )Pa
精度等级：	0.25%、0.5%
过载能力：	量程的1.5～5倍
长期稳定性：	小于0.3%FS/年
供电电源：	15～36 VDC（标定电压24VDC）
输出信号：	(4～20)mA（二/三线制）、（0～10/20）mA （0～5）V、（1～5）V、（0～10）V
显示方式：	指针表头或数字显示可选配
校准	通过调节精密电位器实现对零点、量程调节工作温度：（-40～80）℃ 补偿温度：（-20～70）℃
工作温度：	-40～80℃ 补偿温度：-20～70 ℃
过程连接：	M20×1.5外螺纹（Ф3内孔）或用户注明
隔离膜片材料：	316 不锈钢
传感器接口材料：	1Cr18Ni9Ti
外壳材料：	合金铝
防护等级：	IP65

JCJ800H口口S口 P口C口V口F口智能压力变送器
JCJ800H	智能压力变送器
	口	测量形式
		G、表压 A、绝对压力 B、密封压力（注明参考压力值）
		口	膜片材料
			K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容
			S口	输出信号
				1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明
				P口	准确度
					2、0.25% 5、0.5%
					C口	过程连接方式
						1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、 M27×2（齐平膜标准接口） 5、法兰固定 6、其它注明
						V口	显示方式
							1、无显示（默认） 2、0～100%线性指示 3、LCD数字显示(液晶) 4、LCD数字0～100%显示（液晶） 5、LED数码管显示
							F口	防爆等级 1、标准型、不防爆（默认）
								2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4）
