同煤集团煤矿通风风机各项参数集中监测系统改造方案

煤矿安全事故频繁，给国家造成了巨大损失，造成事故最关键的原因是瓦斯爆炸。而防止瓦斯爆炸最有效的手段就是对矿井排风，目前很多煤窑对的排风风机检测主要靠人工24小时轮流值守,定时观察记录风机个部分温度计示数或现场电子温度计示数。此种方法费时费力，数据反馈不及时。如果值班人员数疏忽造成风机停机会造成重大安全事故。

本文介绍了山西同煤集团某煤矿通风风机各项参数集中监测系统改造方案。

系统功能介绍：

该系统现场仪表JCJ500B将 煤窑排风口风机各重要部件的温度参数及风机启停情况信息采集并上传到现场值班室计算机中，显示每点温度实时测量值，实时曲线，历史曲线，及保存历史纪录， 自动生成数据报表供存储打印，用户也可随时导出以前所有历史温度数据以供参考。当采集温度超过限值后会发出报警。计算机可自由设定每点温度报警值。

各煤窑排风口现场值班室计算机通过GPRS-DTU无 线传输方式或光纤传输方式，传送各现场数据至中心监测机房计算机。中心监测机房计算机可显示每点温度实时测量值，实时曲线，历史曲线，及保存历史纪录，自 动生成数据报表供存储打印，用户也可随时导出以前所有历史温度数据以供参考。当采集温度超过限值后会发出报警。计算机可自由设定每点温度报警值。同时可显 示到LCD大屏液晶电视墙上。

系统组成介绍：

JCJ100Z温度传感器采用不锈钢金属外壳及防爆接线盒封装，内部填充绝缘导热材料密封而成。产品具有反应灵敏、种类丰富、防水抗震等特点，可广泛用于环境温度、气体温度、液体温度、物体表面温度、冷冻冷藏温度等各种类型的温度测量。

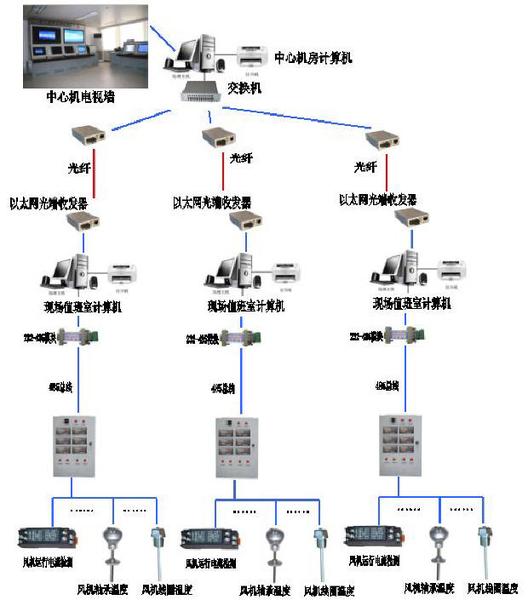

现场值班室与中心机房采用光纤方式通讯系统结构：

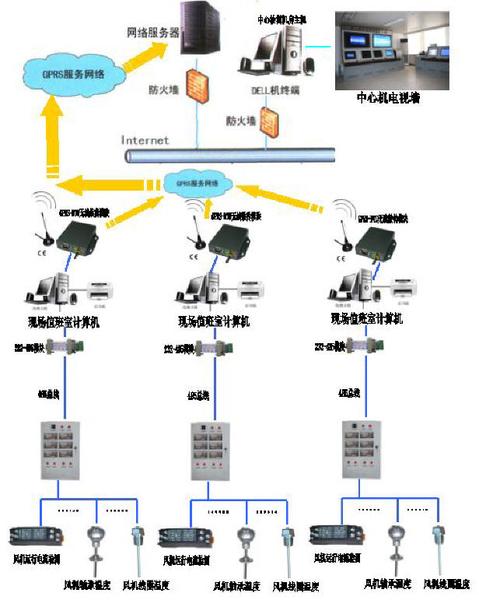

现场值班室与中心机房采用GPRS无线数传模块方式通讯系统结构：

计算机软件说明：

温度监测软件以世纪星\组态王等标准版组态软件软件为运行平台，这为软件长期稳定的运行提供了保证，是一款功能丰富、性能稳定的温湿度监测软件。软件主要功能如下：

安装方便：软件安装方便，直接点击“Setup.exe”运行完成安装，通过简单设置，即可使用。

多种界面：具有实时数显、实时曲线、历史曲线、数据报表、组态报表等多种数据显示方式。

组态灵活：画面、文字及曲线根据测量需要，灵活组态，画面具体生动。

数据存储：数据自动存储、数据导出（另存）Excel、TXT等文件格式。

数据打印：支持报表打印、历史曲线打印及在Excel里打印。

数据查询：通过输入查询时间，即可查询所需被测点对应时间内的数据记录和曲线记录。

监测报警：当监测数值达到报警条件时，以改变相应数据颜色方式发出警报。

稳定准确：软件运行稳定，抗干扰能力强，数据采集准确度高，满足高标准数据监测要求。

自行开发：系统采用Modbus_RTU协议，可以采用种组态软件进行组态，用户可以根据需要选择其它组态软件进行组态，根据需要可以加入各种功能，系统功能完全由用户需要而定。

结语：该系统已成功应用同煤集团某矿多个煤窑种，使用情况良好。
