中国移动机房监控系统 二维码
随着计算机技术的发展和普及，计算机系统数量与日俱增，其配套的环境设备也日益增多，计算机房已成为各大单位的重要组成部分。机房的环境设备对温度、湿度 以及安全性的要求也越来越严格，这是保证计算机系统能够正常运行的基本环境。一旦机房环境设备出现故障，就会影响到计算机系统的运行，对数据传输、存储及 系统运行的可靠性构成威胁，如事故严重又不能及时处理，就可能损坏硬件设备，造成严重后果。对于像中国移动需要实时交换数据的单位机房，机房管理更为重 要，一旦系统发生故障，造成的经济损失更是不可估量。目前许多机房的管理人员不得不采用24小时专人值班，定时巡查机房环境设备，这样不仅加重了管理人员 的负担，而且更多的时候，不能及时排除故障，对事故发生的时间及责任也无科学的管理 中国移动机房监控系统设计方案 1、机房结构：
1#机房整体需要的温湿度传感器数量是11个。 2#机房：实际服务器的使用面积大约在60平米左右，1个温湿度传感器/10平米，所以需要6个温湿度传感器 3#机房：服务器的实际使用面积大约在180平米左右，1个温湿度传感器/10平米，所以需要18个温湿度传感器。 4#机房：服务器的实际使用面积大约在200平米左右，但现有的4排服务器的使用面积大约实在80∽90平米左右，所以1个温湿度传感器/10平米，需要8个温湿度传感器。如果需要把将来待安装的服务器考虑进去，即剩余的4排服务器，整体需要的温湿度传感器是16个。 5#机房：服务器的实际使用面积大约在300平米左右，共有12排服务器。但现有的服务器只有1排，大约所占面积约为10平方米，需要2个温湿度传感器。如果考虑到以后添加的服务器，那么整体需要的温湿度是30个。 2、监控中心： 监控中心由工控机、显示器、操作台、大屏液晶显示仪、串口采集卡、监视器支架、协议转换模块、视频录像卡、视频插头、视频线、音箱和声卡等组成。监控中心将采集所有的实时数据、视频流和报警内容，并统一对所有事件作出响应。 监控主机与智能设备之间通过RS485/232或网络连接，采用主从方式通过通讯协议相互通讯，取得各设备的实时数据，便于对事件的即时响应。 3、组态软件功能及界面介绍:

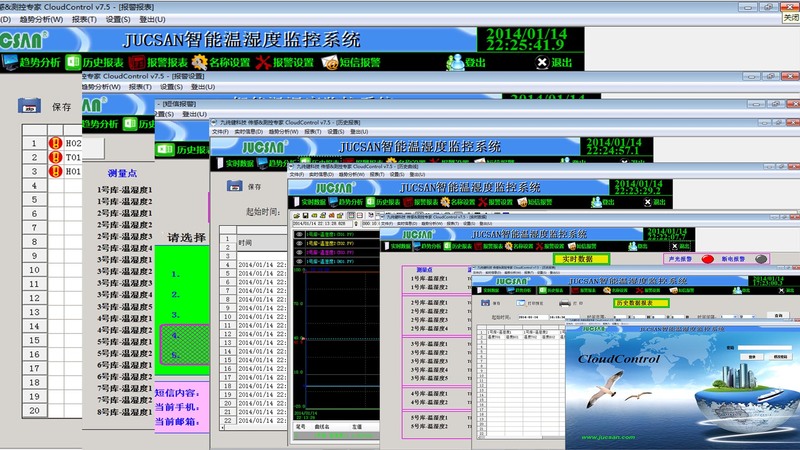

4、软件界面：

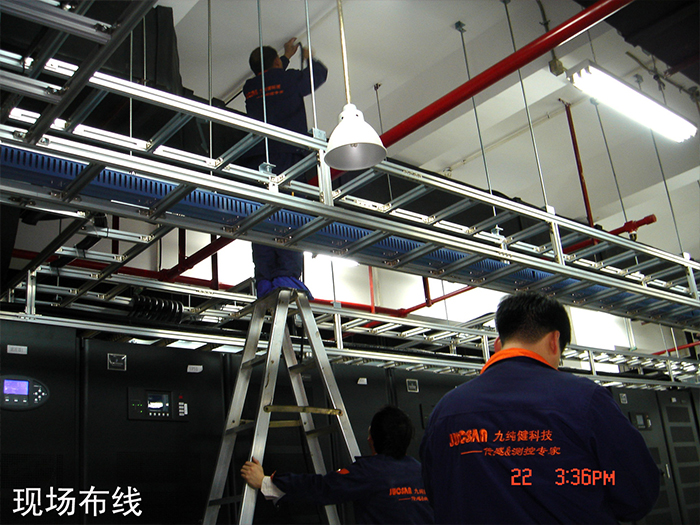

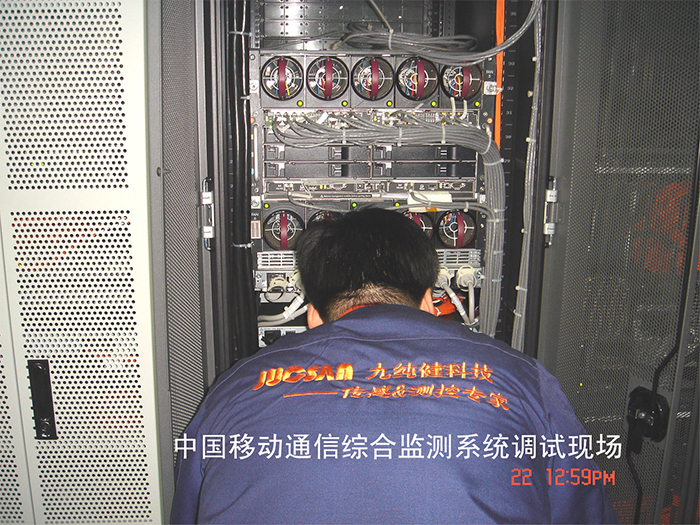

现场施工：
|
